開発内容

既存技術

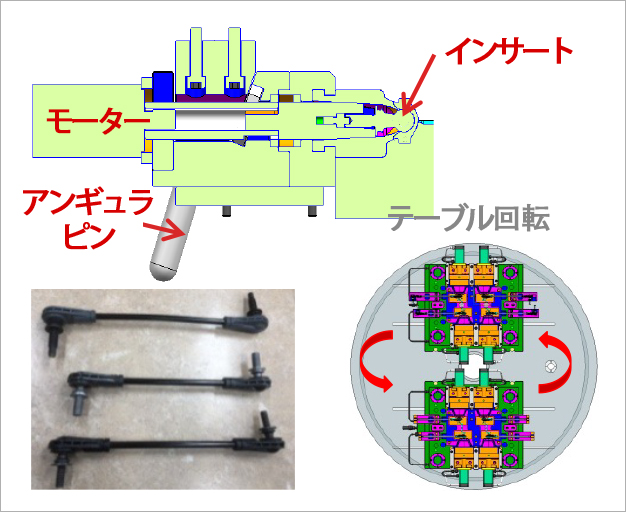

• アンギュラピン2段作動構造 (製品名 : Stabilizer Link)
• 1Cycle (130秒)
  射出 ➛ 1次形改 ➛ モーター回転 ➛ 2次形改 ➛ テープル回転 ➛ 取り出し

開発技術

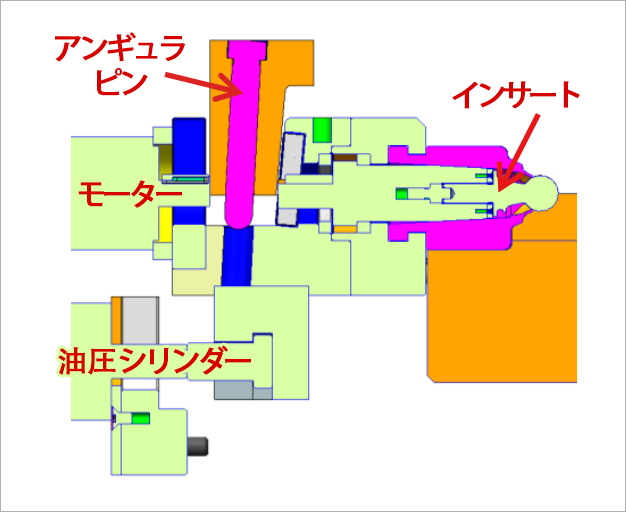

• アンギュラピン & 油圧シリンダー作動構造
• 1Cycle (56秒)
  射出 ➛ 型開 ➛ テーブル&モーター回転 ➛ 油圧シリンダー作動 ➛ 取り出し

技術開発背景

• インサート射出金型で寸法精密性確保要求 : インサート固定構造·寸法安定性確保
• アンダーカット構造の複雑形状でCycle Timeを過剰所要 : アンダーカット構造の改善によりCycle Timeを短縮

カスタマーサポート

• インサート固定構造変更による寸法安定性確保
• 作動構造変更によるCycle Time 40% 短縮 - 生産性増大
